Урок 1. Геодезическое сопровождение

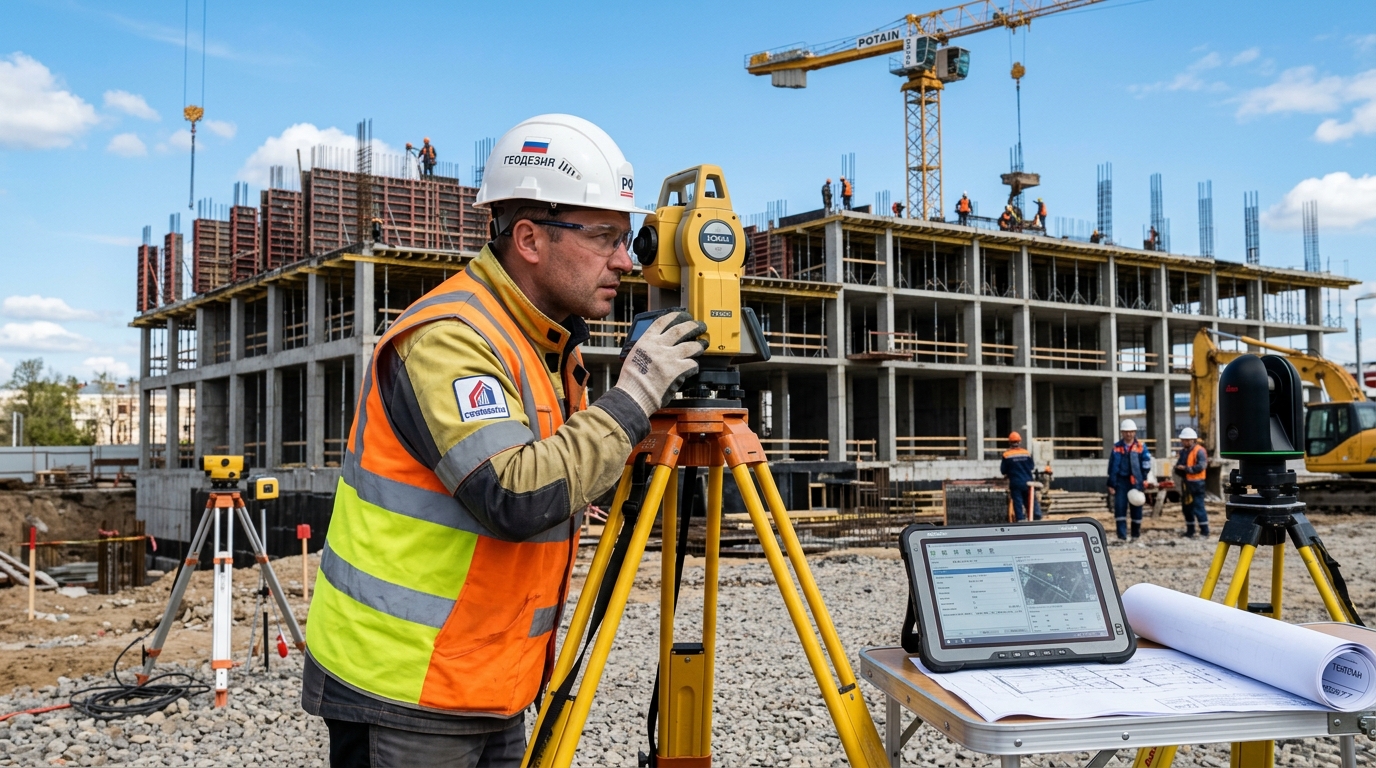

Геодезическое сопровождение

7.1. Роль геодезического сопровождения в СМР

Геодезическое сопровождение необходимо для строительно-монтажных работ так же, как:

• рабочая документация;
• проектная документация;
• сметная документация.

Без геодезии невозможно правильно выполнить работы и подтвердить их соответствие проекту.

7.2. Начало работ — приёмка геодезической разбивочной основы

Вся работа начинается с приёмки геодезической разбивочной основы от заказчика.

Порядок действий:

1. Заказчик передаёт геодезическую разбивочную основу.
2. Передача оформляется актом.
3. Подрядчик принимает основу.
4. Подрядчик перепроверяет её.
5. Только после проверки подписывается акт.

После этого подписывается акт приёма-передачи строительной площадки, и подрядчик начинает строительно-монтажные работы.

7.3. Подтверждение выполненных работ

При строительно-монтажных работах подтверждением фактически выполненных работ являются:

• общий журнал работ, переданный от заказчика подрядчику, зарегистрированный Ростехнадзором;
• спецжурналы (журналы сварочных работ, журналы монтажных работ, журналы бетонных работ, журналы земляных работ, журналы по работам высокопрочных болтов, журналы по забивке свай и так далее);
• лабораторные и иные испытания;
• заключения радиографического контроля, ультразвукового контроля, магнитопорошковой дефектоскопии и другие заключения при необходимости — по требованию заказчика или рабочей документации;
• паспорта, сертификаты, документы о качестве стальных строительных конструкций;
• другие документы, подтверждающие качество материала;
• исполнительные геодезические съёмки;
• исполнительные геодезические схемы.

Эти документы должны быть:

• оформлены;
• подписаны;
• приняты заказчиком и геодезистом.

Только при наличии этих документов работы считаются подтверждёнными.

7.4. Минимальный пакет исполнительной документации

Зачастую заказчик требует от подрядчика минимальный пакет исполнительной документации.

Обязательны:

• журналы сварочных работ;
• все необходимые документы, входящие в выполнение;
• геодезическая схема, подписанная геодезистом заказчика;
• акты входного контроля;
• паспорта и сертификаты, которые являются приложением.

Без этого минимального пакета заказчик не принимает работы.

7.5. Что подтверждает геодезическое сопровождение

Если лабораторные испытания, строительные испытания, заключения радиографического контроля или другие заключения подтверждают качество выполняемых работ, то геодезическое сопровождение подтверждает, что выполненные работы соответствуют проекту относительно планово-высотных отметок.

При этом учитываются допустимые отклонения по СП.
